无遮无挡爽爽免费视频-无遮掩60分钟从头啪到尾-无遮掩无码h成人av动漫-五级黄高潮片90分钟视频-五十路丰满中年熟女中出-五十路亲子中出在线观看

陶瓷加工廠家科眾陶瓷電話

當(dāng)前位置:首頁 > 常見問題 > 氧化鋯陶瓷的三種典型組織

氧化鋯陶瓷的三種典型組織

ZTA陶瓷有三種組織,其中每種組織都含有不同成分的氧化鋯陶瓷,下面科眾陶瓷廠廠會詳細(xì)介紹TZP材料的物理性能以及氧化鋯陶瓷在其中起到的重要作用。

ZTA陶瓷有三種組織,其中每種組織都含有不同成分的氧化鋯陶瓷,下面科眾陶瓷廠廠會詳細(xì)介紹TZP材料的物理性能以及氧化鋯陶瓷在其中起到的重要作用。

ZTC陶瓷有三種典型組織:

①ZrO2相基體上彌散分布著tZrO2的雙組織織,即PSZ。

②細(xì)小的晶粒完全是t-ZrO2相,即TZP。

③t-ZrO2相作為增韌相分散到其他陶瓷基體,如ZTA。

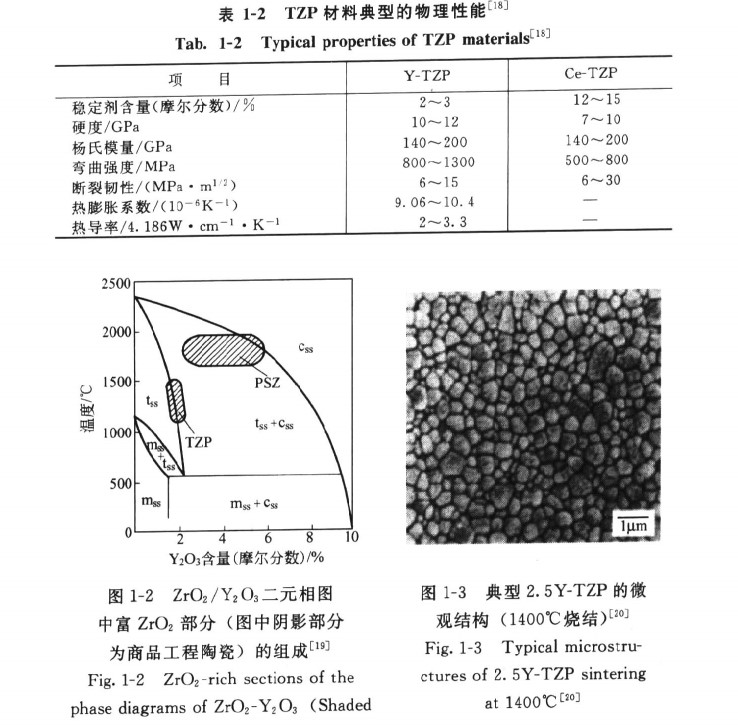

其中TZP是ZTC材料中室溫力學(xué)性能最高的一種材料(其力學(xué)性能見表1-2181),TZP中又以Y2O2作為穩(wěn)定劑的Y-TZP應(yīng)用最為廣泛。TZP材料的制備以相圖(圖1-2)作指導(dǎo)19,穩(wěn)定劑Y2O3的含量在1.75%~3.5%(摩爾分?jǐn)?shù))范圍變化。t-ZrO2的含量取決于組成、燒燒結(jié)溫度和時(shí)間般在60%~100%之間變化。典型的TZP材料徵觀結(jié)構(gòu)為粒徑為0.5~2m的等軸晶組成的均勻組織21(如圖1-3所示)。當(dāng)原料中含有異類組分(如SiO2)時(shí),在界面上往往存在由異類組分和Y2O3組成的玻璃相。

Y-TZP力學(xué)性能與穩(wěn)定劑Y2O2的含量及t-ZrO2的晶粒尺及微觀結(jié)構(gòu)密切相關(guān)2~24],兩者通過影響t-ZrO2的可相變能力和相變區(qū)高度h,造成了不同Y2O3的含量及t-ZrO2的晶粒尺寸的TZP材料之間的性能差異。通過對晶粒尺寸、穩(wěn)定劑含量的控制可獲得較好的力學(xué)性能。

穩(wěn)定劑Y2O3含量是影響相變臨界尺寸的主要因素,相變臨界尺寸隨著Y2O3含量的降低而降低,當(dāng)Y2O3含量低于2mol時(shí),材料以m-ZrO2相為主,當(dāng)Y2O2含量在2%3%(摩爾分?jǐn)?shù))之間時(shí),則以t-ZrO2相為主,臨界晶粒尺寸在1.0m左右,材料強(qiáng)度的峰值出現(xiàn)在2.5%~3%(摩爾分?jǐn)?shù))之間,韌性峰值則在2%(摩爾分?jǐn)?shù))Y2O3左右。當(dāng)穩(wěn)定劑含量一定時(shí),TZP中決定相變增韌程度大小的可相變的t-ZrO2的體積分?jǐn)?shù)取決于晶粒尺寸。


氧化鋯陶瓷閥套

如圖1-4所示,隨著晶粒尺寸增大,可相變的tZrO2體積分?jǐn)?shù)增大,材料的斷裂韌性隨之增大2。由此可見,晶粒尺寸較小(尤其是小于100nm)的細(xì)晶Y-TZP,由于tZrO2過于穩(wěn)定,相變增韌效應(yīng)下降,往往導(dǎo)致較低的斷裂韌性。針對此問題,降低TZP中穩(wěn)定劑Y2O的含量,以降低相變臨界尺寸,斷裂韌性可達(dá)17MPa?m112L251。此外,D. Casellas261通過對YTZP材料在1650℃熱處理,得到到Y(jié)-TZP/PSZ雙相組織,穩(wěn)定至室溫的t-ZrO2的晶粒尺寸最大可達(dá)4pm,相變高度和可相爽體積分?jǐn)?shù)顯著提高。

氧化鋯的化學(xué)性質(zhì)和物理性質(zhì)在一定的范圍環(huán)境內(nèi)都非常穩(wěn)定,所以科眾陶瓷廠加工的陶瓷棒陶瓷環(huán)陶瓷板以及一些陶瓷結(jié)構(gòu)件可以被用于各行各業(yè)。



地址:http://www.gwqe.cn/bangzhu/1561.html
本文“氧化鋯陶瓷的三種典型組織”由科眾陶瓷編輯整理,修訂時(shí)間:2022-12-20 11:07:43
科眾陶瓷是專業(yè)的工業(yè)陶瓷加工生產(chǎn)廠家,可來圖來樣按需定制,陶瓷加工保證質(zhì)量、交期準(zhǔn)時(shí)!

有疑問請點(diǎn)擊咨詢客服

科眾陶瓷在線客服

科眾陶瓷是專業(yè)的工業(yè)陶瓷加工生產(chǎn)廠家,可來圖來樣按需陶瓷定制廠家陶瓷加工保證質(zhì)量、交期準(zhǔn)時(shí)!
2024 版權(quán)所有 東莞市科眾陶瓷有限公司 備案號:粵ICP備13076510號-5
報(bào)價(jià):18665144510 郵箱:tcb@kztaoci.cn 地址:廣東省東莞市長安鎮(zhèn)廈邊大街61號A/B/C棟
  • 天津南開 王先生

    152****8050

    已發(fā)貨

    甘肅天水 陳女士

    137****8578

    已下單

  • 江蘇泰州 孫先生

    158****8705

    生產(chǎn)中

    陜西西安 胡先生

    188****5359

    已發(fā)貨

  • 山西運(yùn)城 張女士

    151****2616

    溝通中

    上海閔行 李先生

    180****1856

    生產(chǎn)中

  • 山東濟(jì)南 呂先生

    159****3185

    已下單

    河北滄州 饒先生

    182****0637

    生產(chǎn)中

  • 云南昆明 李先生

    132****6785

    生產(chǎn)中

    上海浦東 黃先生

    135****6573

    已發(fā)貨

  • 北京朝陽 陳先生

    138****8640

    已下單

    江蘇南通 袁女士

    131****7297

    溝通中

  • 廣東深圳 廖先生

    182****5794

    生產(chǎn)中

    遼寧沈陽 董先生

    184****5165

    已發(fā)貨

  • 浙江寧波 吳女士

    130****1365

    生產(chǎn)中

    湖北武漢 蘇女士

    131****2427

    已下單

  • 江蘇昆山 陳女士

    188****4587

    已下單

    廣東東莞 呂先生

    158****3284

    生產(chǎn)中

科眾陶瓷客服微信

主站蜘蛛池模板: 很黄的网站在线观看| 久久dvd| 青娱娱乐盛宴免费一二区| 四虎国产免费| 97se狠狠狠狠狼亚洲综合网| 欧美最黄视频| 亚洲欧美日韩中文不卡| 久久婷婷丁香| 无极色影院| 黄色的网站在线观看| 四虎亚洲| 国产精品成人一区二区| 色成网| www.淫.com| 色姝姝在线影院| www五月天| 色秋霞| 大香线蕉97久久| 色站综合| 高清视频免费观看| 视频日韩| 欧美区在线播放| 亚洲不卡视频| 精品国产第一页| 亚洲mv国产精品mv日本mv| 最新韩国理论片30页| 日本丰满bbb| 在线免费国产视频| 日韩爱爱片| 91久久天天躁狠狠躁夜夜| 日韩一级片免费看| riav久久中文一区二区| 视频一区在线观看| 国产色婷婷精品综合在线| 天天激情综合| 李老汉的性生生活2| 亚洲观看视频| 轻点灬大ji巴太粗太长了啊h| 影音先锋久久| 色狠台湾色综合网站| 国产性片在线|
