无遮无挡爽爽免费视频-无遮掩60分钟从头啪到尾-无遮掩无码h成人av动漫-五级黄高潮片90分钟视频-五十路丰满中年熟女中出-五十路亲子中出在线观看

陶瓷加工廠家科眾陶瓷電話

當前位置:首頁 > 常見問題 > 氧化鋯陶瓷低溫老化的原因以及分析

氧化鋯陶瓷低溫老化的原因以及分析

上文簡單介紹了氧化鋯陶瓷的低溫老化現象,長久處于低溫情況下,會對一些陶瓷零件產生影響,下面是科眾陶瓷廠對氧化鋯陶瓷低溫氧化的原因的分析。

上文簡單介紹了氧化鋯陶瓷的低溫老化現象,長久處于低溫情況下,會對一些陶瓷零件產生影響,下面是科眾陶瓷廠對氧化鋯陶瓷低溫氧化的原因的分析。


一般情況下,為了使亞穩態t相氧化鋯在室溫下存在,起到相變增韌效果,通常會向其中加入穩定劑(CaO、MgO、Y2O3、CeO2等)。但即便如此,就如上文所言,氧化鋯修復體在充滿水蒸氣且處于低溫老化溫度區間的環境中,會自發地發生t→m 轉變,降低材料的力學性能,在2001年,大約就有400 個植入人體內的氧化鋯股骨頭發生短期失效。


整個LTD的過程可分為2個階段:

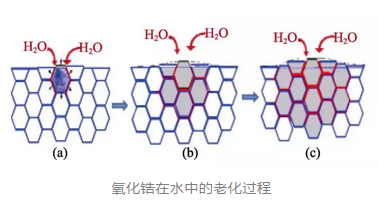

①首先,材料表面發生t→m轉變,在這個過程中材料體積膨脹使得表面產生微裂紋。

②隨后,環境中的水分通過微裂紋滲透到材料內部,進一步引發材料內部的氧化鋯發生t→m轉變。

老化過程中t→m 相變量與老化時間的關系可由下圖中JohnsonMehl-Avrami公式表達,式中f 相變分數,t 為時間,b、n均為常量。可見老化時間越長,相變含量越高。


為探索LTD的本質原因,研究者建立起多種降解機制。基于氧空位和水分子的點缺陷反應是目前被廣泛接受的降解機制。該機制認為低溫老化過程可分為以下4個步驟:


①H2O分子化學吸附到ZrO2材料表面;
②吸附在材料表面的H2O分子與O2–應生成OH–;
③OH–沿晶界擴散到材料內部;
④OH–填充氧空位,形成質子缺陷(OH·O)。當氧空位濃度(Vö)低于臨界值時,材料開始發生t→m轉變。

由于OH–的電荷電位小于Vö,晶格中Vö擴散更快,所以低溫劣化的快慢取決于質子缺陷Vö的擴散速率。在擴散過程中,OH–易被具有正電荷電位的晶界吸引,造成晶界處鄰近電荷層中Vö的耗散,從而發生t→m轉變。因此,晶界是轉變從材料表面滲透到內部的主要通路,在LTD過程中發揮重要作用。



地址:http://www.gwqe.cn/bangzhu/1897.html
本文“氧化鋯陶瓷低溫老化的原因以及分析”由科眾陶瓷編輯整理,修訂時間:2022-12-27 16:09:35
科眾陶瓷是專業的工業陶瓷加工生產廠家,可來圖來樣按需定制,陶瓷加工保證質量、交期準時!

有疑問請點擊咨詢客服

科眾陶瓷在線客服

科眾陶瓷是專業的工業陶瓷加工生產廠家,可來圖來樣按需陶瓷定制廠家陶瓷加工保證質量、交期準時!
2024 版權所有 東莞市科眾陶瓷有限公司 備案號:粵ICP備13076510號-5
報價:18665144510 郵箱:tcb@kztaoci.cn 地址:廣東省東莞市長安鎮廈邊大街61號A/B/C棟
  • 天津南開 王先生

    152****8050

    已發貨

    甘肅天水 陳女士

    137****8578

    已下單

  • 江蘇泰州 孫先生

    158****8705

    生產中

    陜西西安 胡先生

    188****5359

    已發貨

  • 山西運城 張女士

    151****2616

    溝通中

    上海閔行 李先生

    180****1856

    生產中

  • 山東濟南 呂先生

    159****3185

    已下單

    河北滄州 饒先生

    182****0637

    生產中

  • 云南昆明 李先生

    132****6785

    生產中

    上海浦東 黃先生

    135****6573

    已發貨

  • 北京朝陽 陳先生

    138****8640

    已下單

    江蘇南通 袁女士

    131****7297

    溝通中

  • 廣東深圳 廖先生

    182****5794

    生產中

    遼寧沈陽 董先生

    184****5165

    已發貨

  • 浙江寧波 吳女士

    130****1365

    生產中

    湖北武漢 蘇女士

    131****2427

    已下單

  • 江蘇昆山 陳女士

    188****4587

    已下單

    廣東東莞 呂先生

    158****3284

    生產中

科眾陶瓷客服微信

主站蜘蛛池模板: 国产叼嘿网站免费观看不用充会员| 欧美视频二区| 日日操夜夜操免费视频| 一二三四免费观看高清观看在线| 男女午夜剧场| 午夜小视频免费观看| 视频一区二区在线| 最近2018年中文字幕免费图片| 国产亚洲自在精品久久| 色噜噜狠狠色综合网图区| 性欧美成人依依影院| 久久99久久精品免费思思6| 天堂网在线www资源在线| 伊人99在线| 美女张开大腿让男人捅| 日韩欧美综合在线| 又大又粗进出白浆直流动态图 | 俺去啦最新官网| 日日干干| 成 人 免 费 黄 色| 欧美一级黄色录相| 羞羞答答xxdd影院欧美| 免费公开视频人人人人人人人| 午夜性刺激免费视频观看不卡专区| 精品一区二区三区18| 五月天综合在线| 免费a网| 日韩 欧美 亚洲| 亚洲伦理一区| 国产一级在线观看www色| 四虎在线视频观看| 99热最新在线| 色婷婷久久久swag精品| 高清一区二区三区| 天天插日日插| 岛国毛片| 天天曰天天爽| 免费视频一级片| 香港aa三级久久三级不卡| 欧美成人精品福利网站| 亚洲我不卡|
