陶瓷都有個(gè)共性，那就是硬度大，但非常脆，所以加工難度很大，那么純度為99氧化鋁陶瓷的加工硬度與脆性如何呢？下面就由科眾陶瓷廠給大家分析一下99氧化鋁陶瓷的加工硬度與加工脆性。

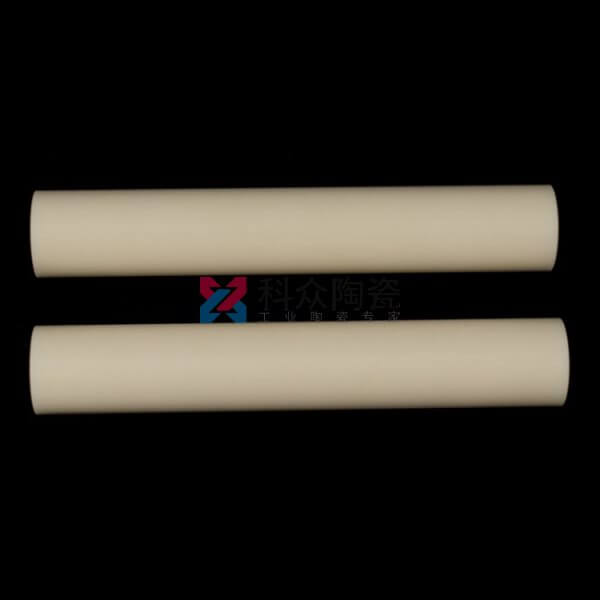

99氧化鋁陶瓷管
99氧化鋁陶瓷是指氧化鋁含量高于99%的工程陶瓷，根據(jù)國家標(biāo)準(zhǔn)GB/T5593-1999的規(guī)定，99氧化鋁陶瓷材料硬度、強(qiáng)度高、膨脹系數(shù)低、并且絕緣、耐磨、耐腐蝕，在機(jī)械制造、航空航天、精密儀表、石油化工等領(lǐng)域有廣泛的應(yīng)用。氧化鋁陶瓷零件通常采用等靜壓燒結(jié)成型，由于燒結(jié)常常會(huì)帶來變形和收縮，一般都需要進(jìn)一步精加工來保證零件的尺寸精度和形狀精度。但氧化鋁陶瓷材料一般彈性模量相當(dāng)大、硬度高、脆性大，裂紋敏感性強(qiáng)，因此，其機(jī)械加工難度主要表現(xiàn)在加工硬度和加工脆性上。

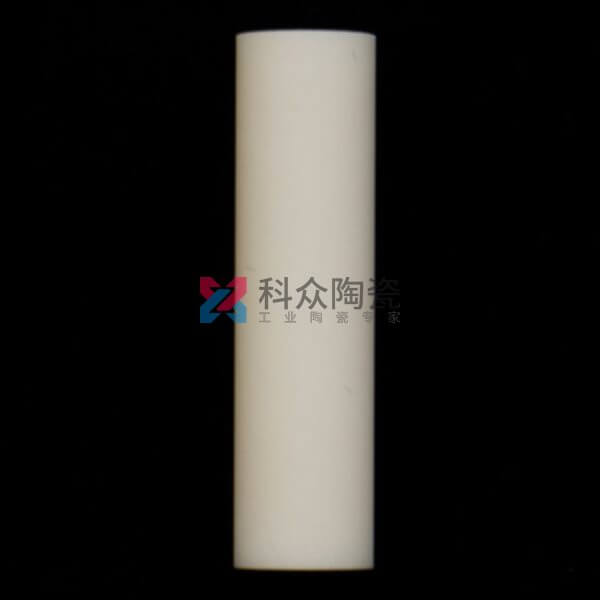

99氧化鋁陶瓷棒
99氧化鋁陶瓷的加工硬度：AL203主要有α、β、γ三種結(jié)晶形態(tài)，其中α-AL203結(jié)晶形態(tài)中最穩(wěn)定，1300℃時(shí)I3和γ結(jié)晶幾乎完全轉(zhuǎn)變?yōu)?alpha;結(jié)晶。在α-AL203結(jié)晶形態(tài)中鋁離子與氧離子形成的原子鍵多為共價(jià)鍵、離子鍵或是它們的混合鍵，因此原子間的結(jié)合能很高且具有很強(qiáng)的方向性，其具體表現(xiàn)為材料脆性大、塑性變形小、易產(chǎn)生裂紋；其硬度相當(dāng)于碳化物硬質(zhì)合金的硬度，比鋼高好幾倍，通常高純度氧化鋁陶瓷密度可達(dá)3980（Kg-m4），抗拉強(qiáng)度達(dá)260（MPa)，彈性模量在350-400（GPa）之間，抗壓強(qiáng)度為2930（MPa），特別是其硬度可達(dá)99HRA。99%氧化鋁陶瓷強(qiáng)度、硬度有所降低，根據(jù)我們對(duì)實(shí)驗(yàn)樣件的測(cè)定，其常溫下硬度也達(dá)到70HRA。
99%氧化鋁陶瓷的加工脆性：通常情況下氧化鋁陶瓷的顯微組織為等軸晶粒，是由離子鍵或共價(jià)鍵所組成的多晶結(jié)構(gòu)，因此斷裂韌性較低，在外部載荷的作用下，應(yīng)力就會(huì)使陶瓷表面產(chǎn)生細(xì)微的裂紋，而裂紋則會(huì)快速擴(kuò)展而出現(xiàn)脆性斷裂，因此在氧化鋁陶瓷切削過程中，經(jīng)常會(huì)出現(xiàn)崩豁現(xiàn)象，即在陶瓷表面出現(xiàn)崩裂的小豁口。出現(xiàn)崩豁現(xiàn)象的原因是：
(1)材料被切除部分和已加工表面最終分離是通過拉伸破壞引起，這不是正常切削的結(jié)果。
(2)崩碎切削變形帶來的龜裂一般是順著工件表面一直往下開裂的，此時(shí)，由于切削拉應(yīng)力將切削和相粘結(jié)的工件基體一起剝落而形成崩豁現(xiàn)象。需注意的是拉應(yīng)力越大，造成的崩豁現(xiàn)象就越嚴(yán)重，可能會(huì)導(dǎo)致整個(gè)工件的浪費(fèi)。
以上科眾陶瓷就是關(guān)于99氧化鋁陶瓷的加工硬度以及99氧化鋁的加工脆性的介紹，希望對(duì)大家有所幫助。藍(lán)鯨陶瓷成立于2009年，藍(lán)鯨陶瓷是一家專業(yè)生產(chǎn)工業(yè)陶瓷的企業(yè)，主要從事氧化鋯陶瓷和氧化鋁陶瓷的研發(fā)和生產(chǎn)。我們可以根據(jù)您的圖紙加工陶瓷產(chǎn)品，專業(yè)生產(chǎn)高精度陶瓷棒，陶瓷管，陶瓷環(huán)，陶瓷板，陶瓷法蘭，陶瓷吸盤，以及定制的精密陶瓷零件。
地址：http://www.gwqe.cn/zixun/3006.html
本文“你知道99氧化鋁陶瓷的加工硬度與加工脆性嗎？（”由科眾陶瓷編輯整理，修訂時(shí)間：2020-08-04 11:37:22
科眾陶瓷是專業(yè)的工業(yè)陶瓷加工生產(chǎn)廠家，可來圖來樣按需定制，陶瓷加工保證質(zhì)量、交期準(zhǔn)時(shí)！
有疑問請(qǐng)點(diǎn)擊咨詢客服
